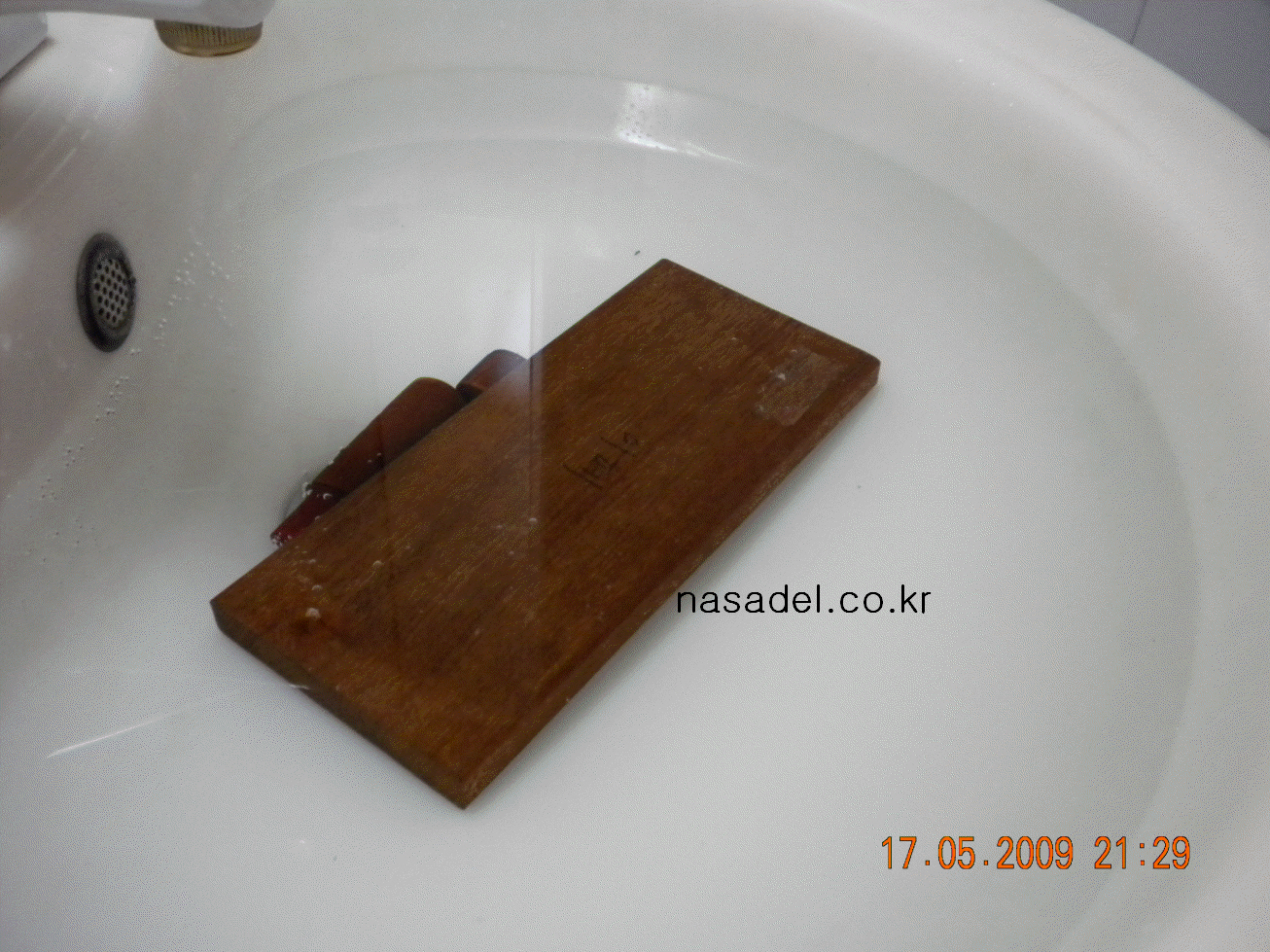

  • 중남미 에서는 이페를 토템과 관련하여 사용하는 나무입니다.비중이 1이상이여서 흑단과 함께 물에 가라앉는 나무입니다.사진은 벽조목 도장과 같이 물에 가라 앉는것을 확인한 자료입니다.

확대사진은 제일 아래 전체 사진 리스트를 클릭하시면 됩니다.

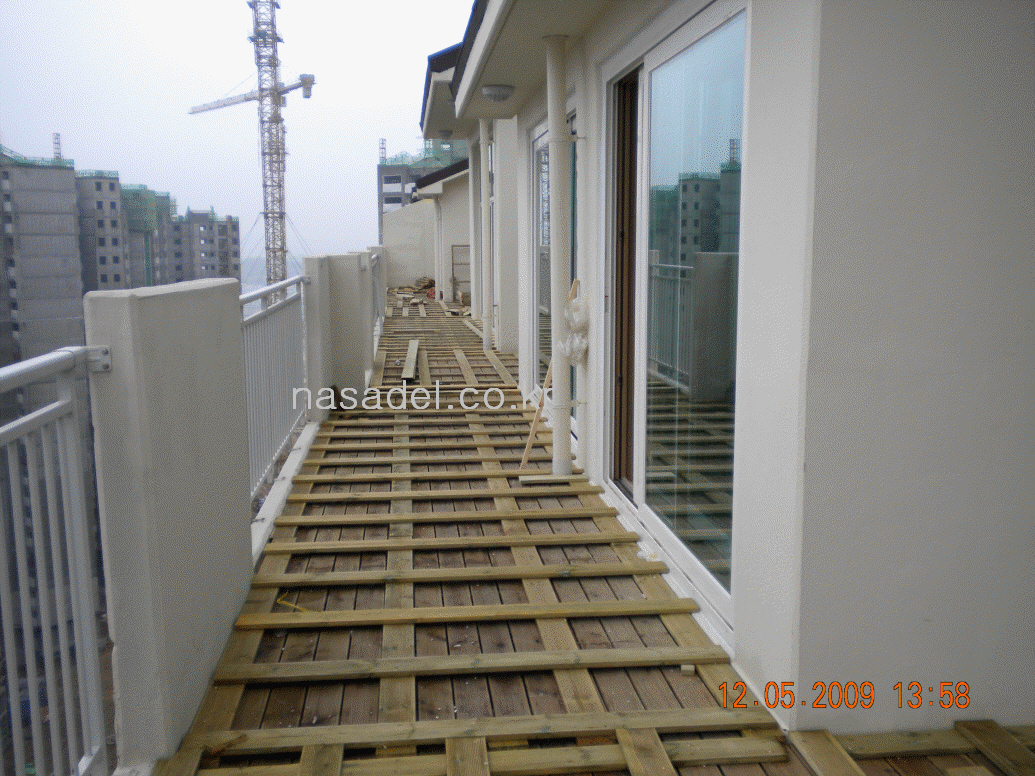

  • 19층 높이 펜트하우스 86평형으로 최초분양시에 국산 방부목 21*120이 시공되여 있었으나
  • 옹이가 많고 데크재간 간격이 너무 넓고 멍에가 없는 데크 시공이 되어 있었습니다.
  • 장선을 직접 몰탈 받침으로 수평잡아 시공이 되여 있는데 그 무근수평용 받침 속에 철물고정이 되여 있어서 전체 철거시에는 방수층이 파괴될 우려가 있어서 혹시 10년이 지나서 방수층이 파괴되여 아래층에 물이 샌다면 당연히 윗층 책임 될 듯하여 철거치 않고 시공하기로 하였습니다.

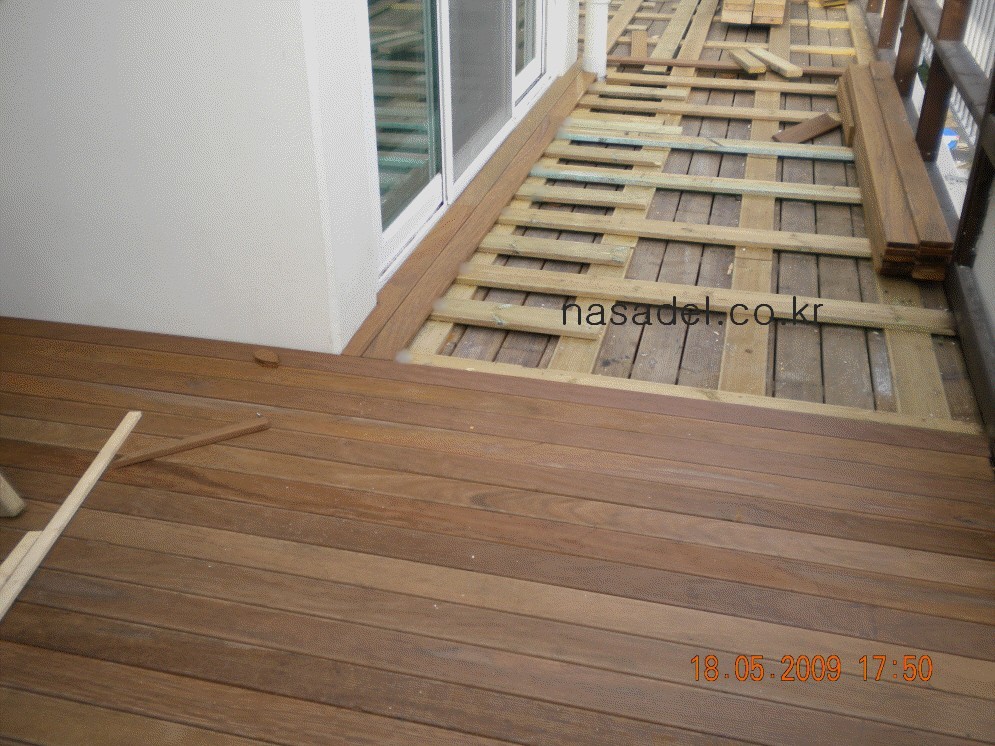

  • 테라스 전체 길이가 37m이고 전체 수평을 감안하면 실내로 들어가는 문지방이 거의 없는 관계로 기존 데크재 위에 덧씌우는 방식을 택했으며
  • 기존 데크재가 옹이가 많은 관계로 기존 데크재가 부러져 주저 앉더라도 신설데크재로 이중 지그재그 시공하여 기존데크재가 가라앉는 충격을 완화하는 방법으로 시공하엿습니다.

  • 일반 방부목에 비하면 거의 5배 가격의 이페는 서구사회에서도 최고로 취급하는 강질목의 일종입니다.
  • 최고급 데크재라면 당연히 최고의 시공이 되어야 하겠죠.수년간 경험한 기술력을 바탕으로 데크재를 고정하되 겉으로는 못자국이 없는 시공을 하엿습니다.

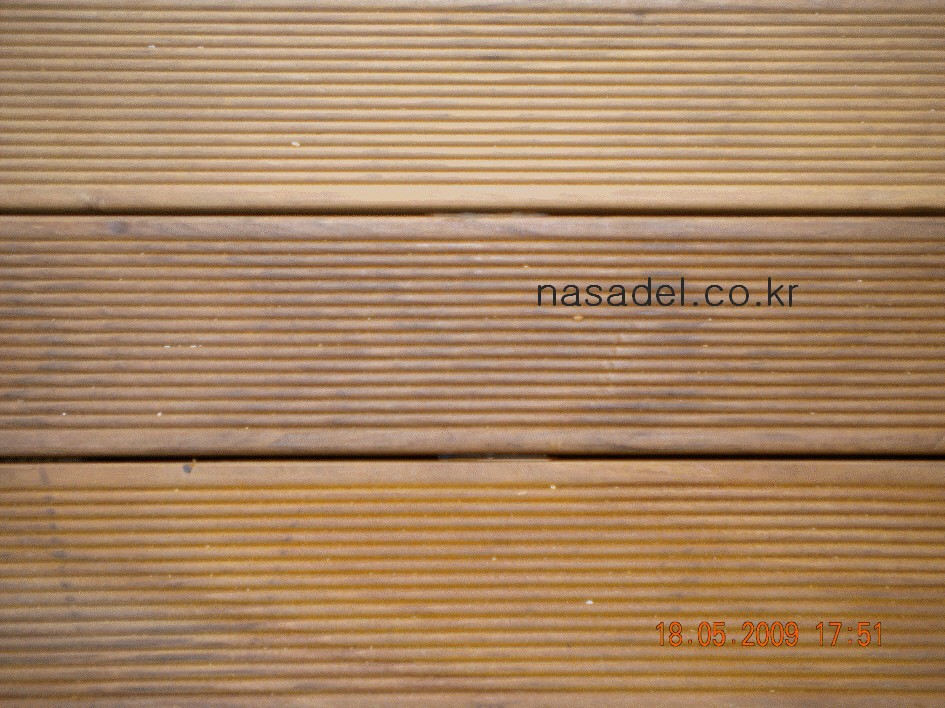

  • 기존의 합성목재 업체들이 하는 방식의 단점인 데크재간 간격이 넓은 것을 보완하고
  • 19mm 두께의 자재를 못숨김 시공하엿습니다.
  • 기타 외국의 여러사례들을 분석(자 )하여 보완하여 공사하였습니다.
  • 기존 방식의 고정용 스텐피스가 3배 소요되는방식이므로 노무비가 많이 드는 공법입니다.
  • 물론 그 피스들은 겉으로는 전혀 보이지를 않습니다.
  • 추후에 부분 보수도 가능하구요.

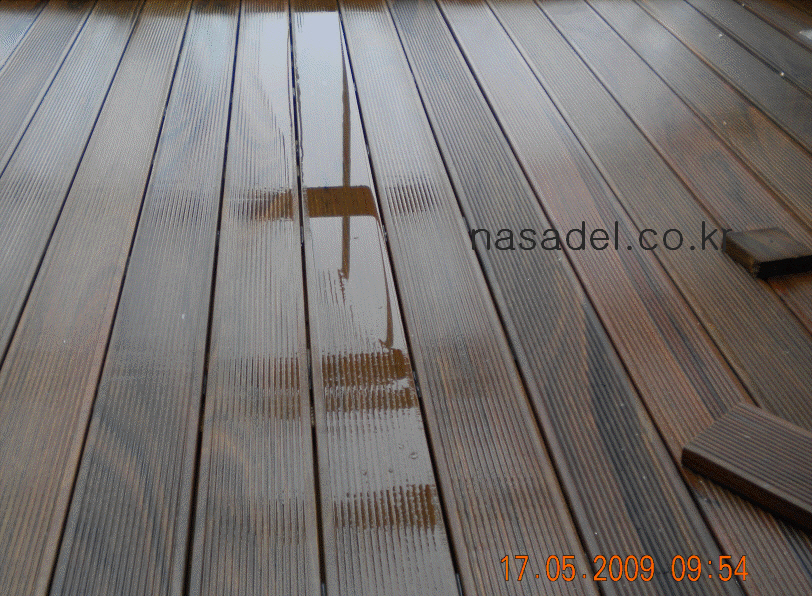

  • 색상은 이페가 물먹은 상태,카메라 각도,빛의 양에 따라서 색감 차이가 있습니다.

ipe deck-pergola i-park 080.jpg     ipe deck-pergola i-park 0100 .jpg

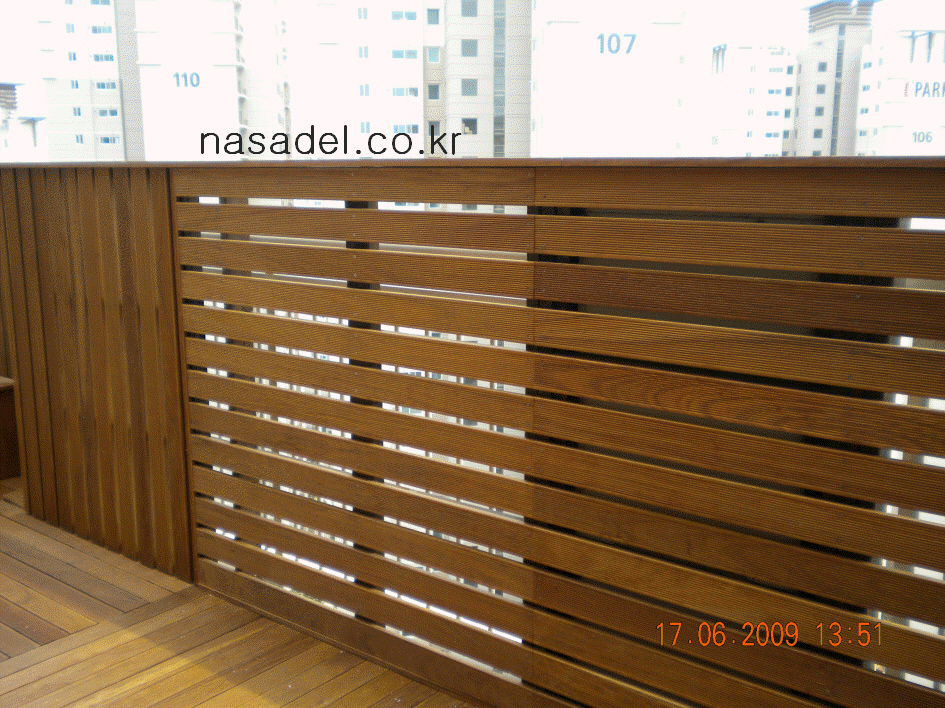

  • 기존의 난간 높이와 개방감을 펜트하우스의 특성상 사생활 보호를 위한 외부에서 보는 직접적인 시야를 차단하고 완전 밀폐형이 경우의 답답함을 고려한 간격을 고려하였습니다.
  • 테라스가 길이로 긴 관계로 섹타별로 가로세로를 구분하여 데크와 난간의 균형을 도모하였습니다.
  • 하나의 섹타에서 보면 데크와 난간이 일체감이 있는 방법이였습니다.
  • 고정방법은 간격을 둬야 하는 관계로 스텐피스  고정 방법을 사용하였습니다.
  • 페인트는 이페목재의 특성상 오일스테인이나 강질목용 오일스테인을 안발라도 되나 목재의 변형이나 할열을 일으키는 성분들을 용출 시키기 위하여 목재 보호재를 발라줬습니다.,
  • 최소 6개월 1년후에  클리닝 작업 한 후에 최고의 도색을 하려 합니다.
  • 목재보호재의 특성은 바르고 몇 시간이면 건조되고
  • 수일 후면 전혀 색칠하지 않은 것 처럼되며
  • 다만 목재 고유의 성분들을 용출 시키는 가루 같은 것이 나타나기 시작합니다.

    • 목조시설물이나 목재를 원상태로 복구하는 방법은
    • 한국에서 유일무이한 나사들만의  목조주택리모델링을 참조 하시기 바랍니다.

    yeoju bf 07.jpg   after remodeling0001.jpg

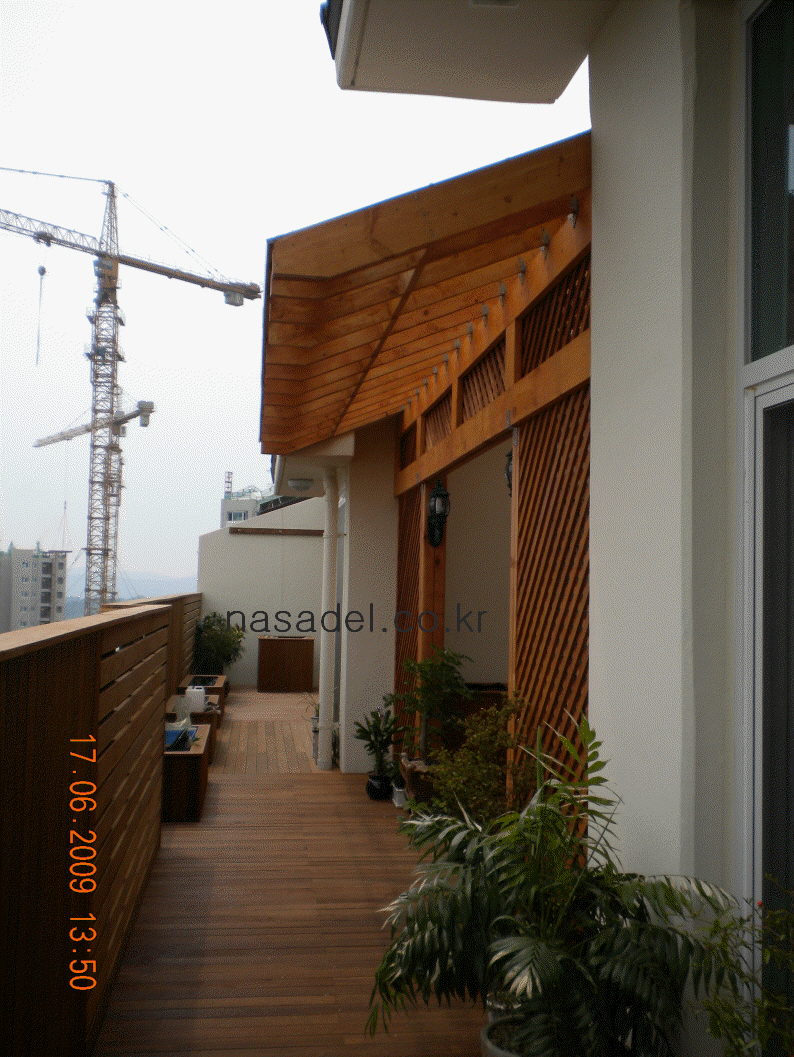

  • 19층 높이위에 파고라를 설치하되 가운데 기둥없이 서까래 하나의 길이가 4.8m가 됩니다.
  • 지붕의 하중은 없으나 고층임으로 인하여 태풍이 칠 때에는 덧 씌워진 렉산이 품게 될 을 풍압을 견뎌내게 시공하였습니다.
  • Strong Tie 의 장점을 최대한 활용하되 Lus계열의 단점을 보완하여 시공했습니다.
  • 태풍 풍압으로 파고라가 들리는 상황이 되면 하부의 데크 전체를 들로 일어나도록 결구 하였고
  • 서까래 고정은 태풍풍압을 못 견디면  지붕 옹벽이 파손되도록 연결하였습니다.
  • 공사중에 어려웠던점은 6m 길이의 서까래를 상방(도리라고도 함)위에 올리때에 경사도로 인하여 19층 밑으로 떨어지는 것을 방자히여야 한다는 점이였습니다.경사도가 완만하면 안전이 확보된 발판 작업이 가능하나
  • 아파트 지붕 마감경사도와 일치 시키기 위하여 서까래 경사를 가파르게 하였습니다.
  • 적삼목 유절 기둥을 사용함으로 인해서 서까래 색상의 일치를 위하여 미국 Flood社CWF를 조색하여 2회 도장 하였습니다.

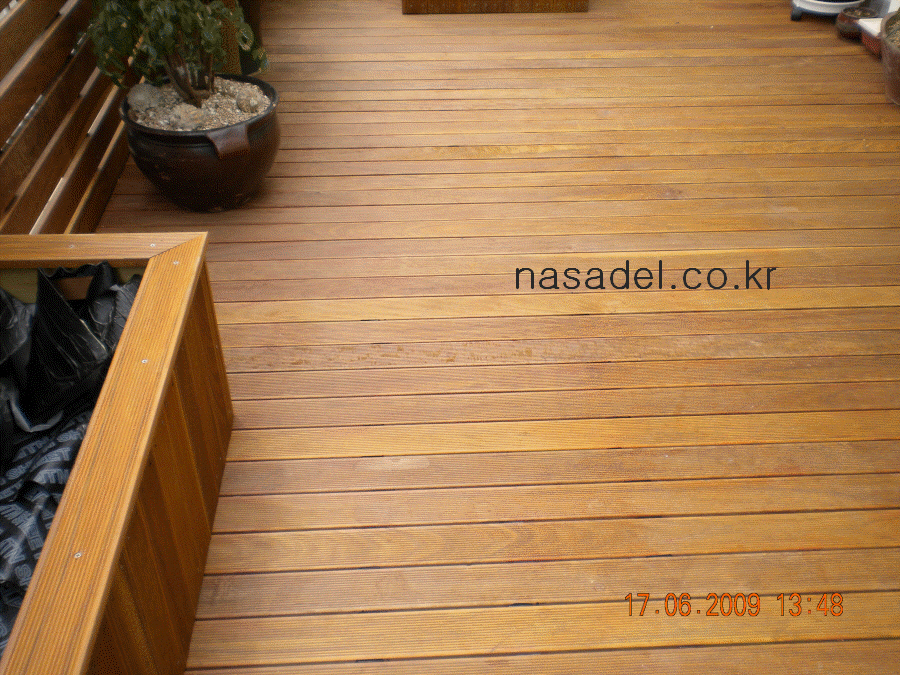

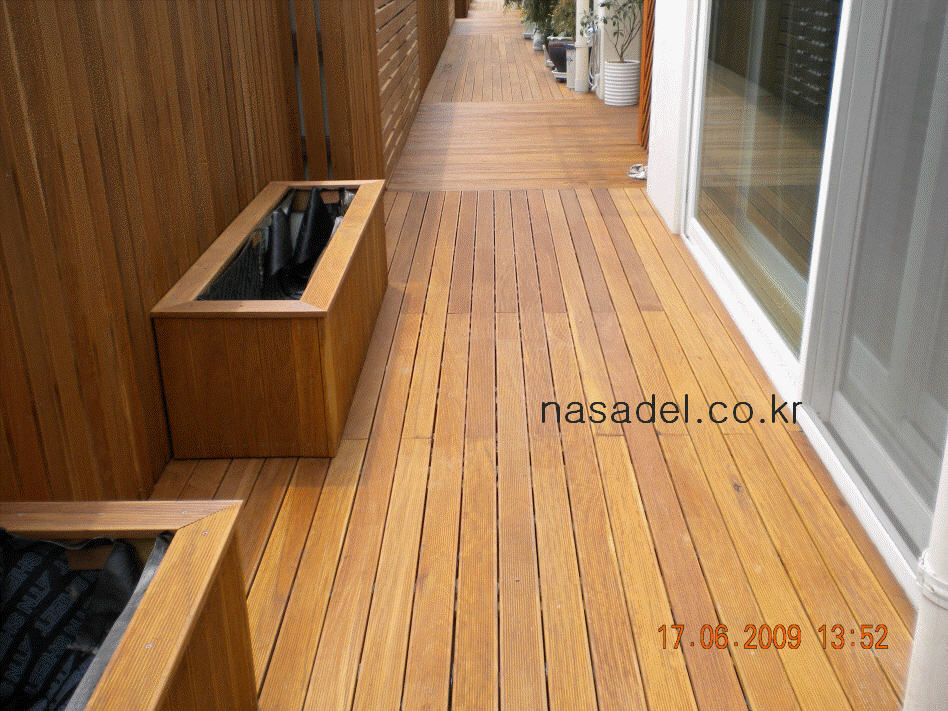

  • Plants Box는 용도별로 크기를 달리하여
  • 큰것은 나무를 심어도 살 정도로 깊이를 깊게 하였으며
  • 낮은 것은 상추,고추등을 심어도 될 정도로 편의성을 고려하였습니다.
  • 화분에 흙물이 베어나오는 단점을 보완키 위하여 흙채움 할 때에 싱글용 루핑으로 고정이 되도록 하였습니다.
  • 이동의 편의성을 위하여 건축주가 주문 제작한 알루미늄 이동카트가 제작 되었습니다.

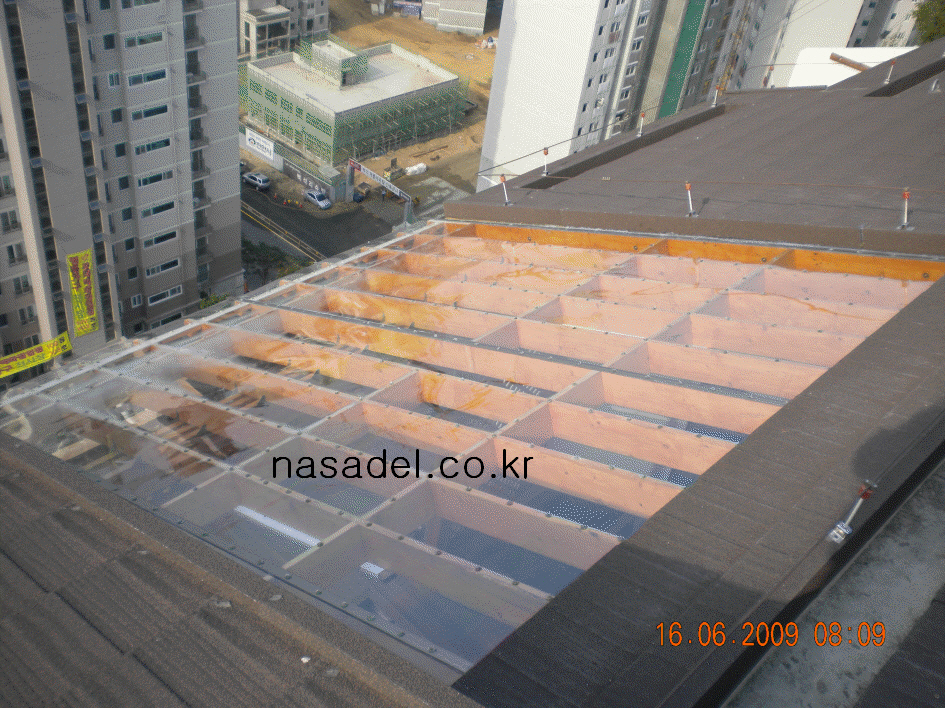

  • Penthouse Garden Party를 위한 공간에 비가람을 위한 폴리카보이네이트(렉산) 파고라(Pergola) 지붕을 투명으로 선택하여 식물 성장을  고려하고
  • 풍압에 견디게 하기 위하여 2m폭의 렉산으로 최대한 접합부분을 작게 하였고
  • 고정하기 위한 피스의 간격은 거의15cm 간격으로 하였고
  • 연결부 코킹 시공은 하부접합/덮개바접합/고정피스코킹까지 하여 누수를 감안하였습니다.
  • Ending Bar를 사용하되 렉산 끝이 가늘어 보이는 것을 보완코자 목재 블로킹을 서까래 끝부분에 시공하여 안정성과 미관을 고려하였습니다.
  • 렉산 둘레 벽체나 지붕과 만나는 부분은 서까래 하단/중간/상단/렉산상단/연결바/고정피스에 6회 코킹하여 누수를 대비하였습니다.
  • 경사도가 가파라서 시공시에 피스하나만 떨어져도 20층 아래로 추락하는 관계로 전문 렉산 시공인 들도 거부한 공사여서 본인이 직접 안전바를 매고 공사를 하였습니다.
  • 경골목용 등산화/등산화,릿지화도 소용이 없을 정도로 미끄러웠지만
  • 도리어 핫팬츠에 맨발로 움직이면 마찰열로 미그러지지 않았습니다.
  • 여름철인 관계로 땀이 발바닥에 차면 미끄러워서 에어건으로 발바닥을 불면서 접착력을 높였습니다.
